【K-UV 紫外荧光视频内窥镜（K-UV60）】参数_实拍

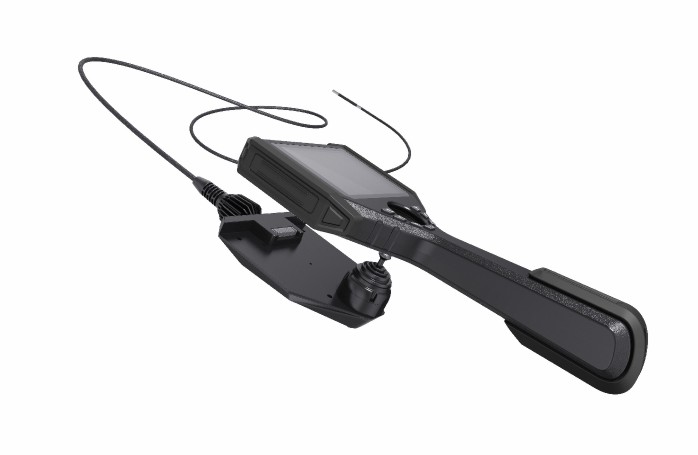

Name: K-UV 紫外荧光视频内窥镜（K-UV60）
Brand: SZWISE
SKU: K-UV60

产品介绍

K-UV60 是 K-UV 系列面向汽车零部件检测的 6mm 主推型号。设备将 365nm 紫外荧光与白光照明集成在同一套视频内窥镜系统中，可用于铸件、缸盖、变速箱壳体及焊缝等部位的表面荧光显示观察和内部可视化检查。

6mm 探头，兼顾通过性与观察视野
1–6m 工作长度，按检测孔位选配
365nm 紫外光 + 白光双光源
5 英寸高清屏，支持拍照与录像
360° 全方向导向，最大摆头 ≥180°

主推型号：K-UV60探头：6mm管线：1–6m品牌：广东微视 / SZWISE

K-UV 系列与 K-UV60 的定位

K-UV 是对外统一的产品系列名称。K-UV39、K-UV60、K-UV80 分别对应 3.9mm、6mm、8mm 探头规格；其中 K-UV60 作为 6mm 主推型号，适合需要在较小孔径中完成紫外荧光观察，同时希望兼顾画面亮度、导向能力和操作效率的汽车零部件检测场景。

系列型号	探头直径	主要适配方向
K-UV39	3.9mm	孔位更小、通过空间受限的检测位置
K-UV60	6mm	6mm 主推型号，兼顾通过性、亮度与观察范围
K-UV80	8mm	空间相对充足、希望获得更大观察视野的检测位置

如果检测对象包含多种孔径，可优先选择 K-UV 主机并配置可快速更换的管线。不同规格管线可根据实际孔位、弯曲路径和观察距离选配，减少一套系统覆盖多种工况时的重复采购。

365nm 紫外荧光与白光双光源

紫外荧光观察

365nm 紫外光用于激发荧光渗透剂或荧光显示材料，使表面开口缺陷在暗环境条件下形成可见荧光显示。适用于汽车铸件、机加工表面、焊缝及关键零部件的表面质量检查。

白光可视化检查

白光模式可用于常规内部观察、定位、拍照和录像。白紫双光切换便于先完成位置确认，再进行荧光观察，减少反复更换设备的时间。

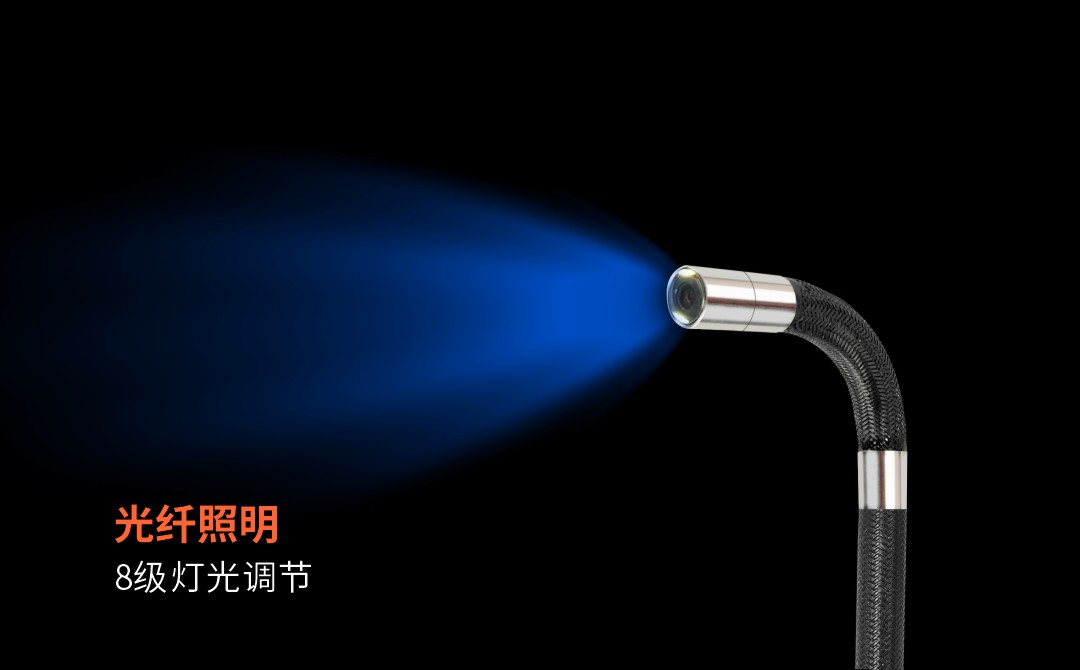

后置光纤传导

光源后置并通过光纤传导至探头前端，有助于控制探头尺寸，同时为 3.9mm、6mm、8mm 管线提供稳定的照明输出。

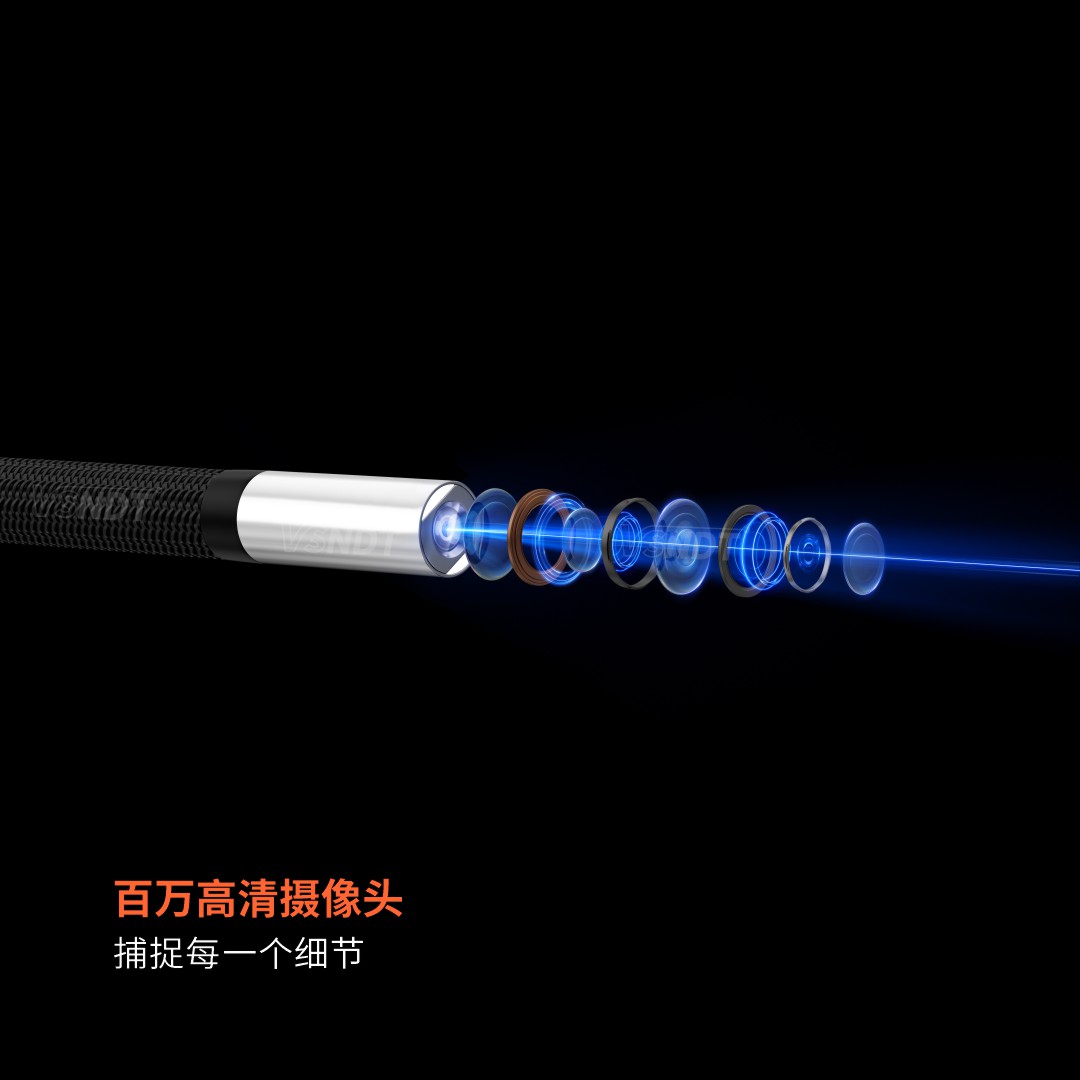

百万像素成像

摄像头像素 ≥100 万，配合 5 英寸高清显示屏，可观察荧光显示轮廓、记录检测画面，并通过 TF 卡保存图像和视频资料。

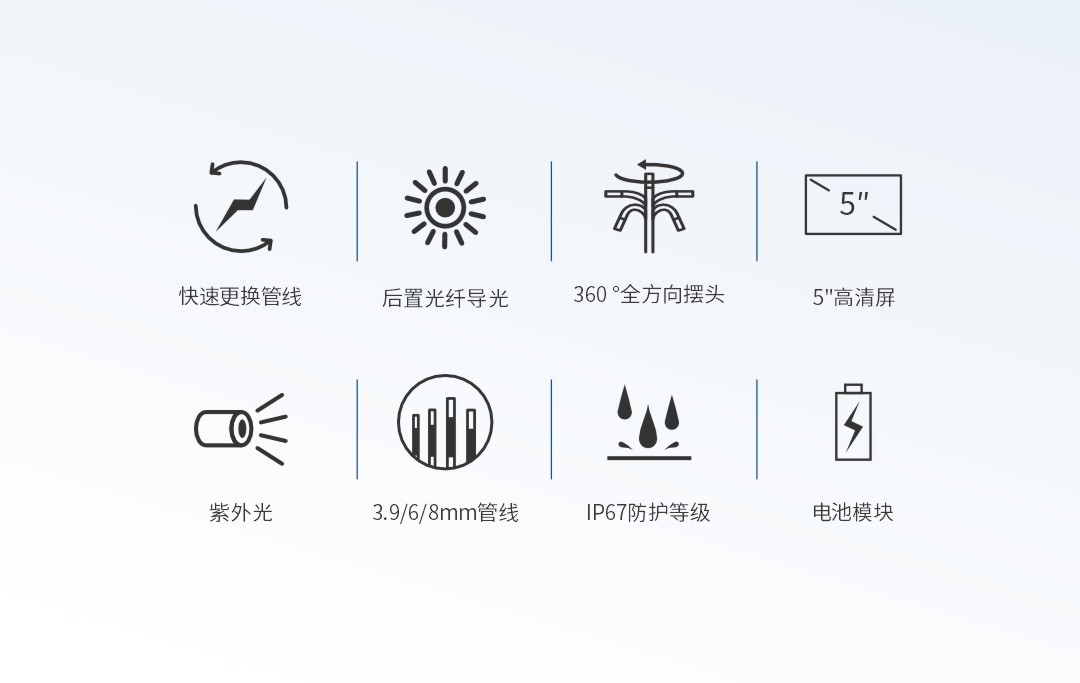

K-UV60 紫外荧光视频内窥镜主要功能：快速更换管线、后置光纤导光、360°导向、5英寸高清屏、紫外光、IP67防护和电池模块 — K-UV60 主要结构与应用特点

6mm 探头与 1–6m 工作长度

K-UV60 采用 6mm 探头，管线工作长度可按检测需求选择 1–6m。这一长度范围可覆盖汽车零部件常见的缸体、缸盖、变速箱壳体、空心轴、管腔和焊缝附近区域，也便于在不同工位之间移动使用。

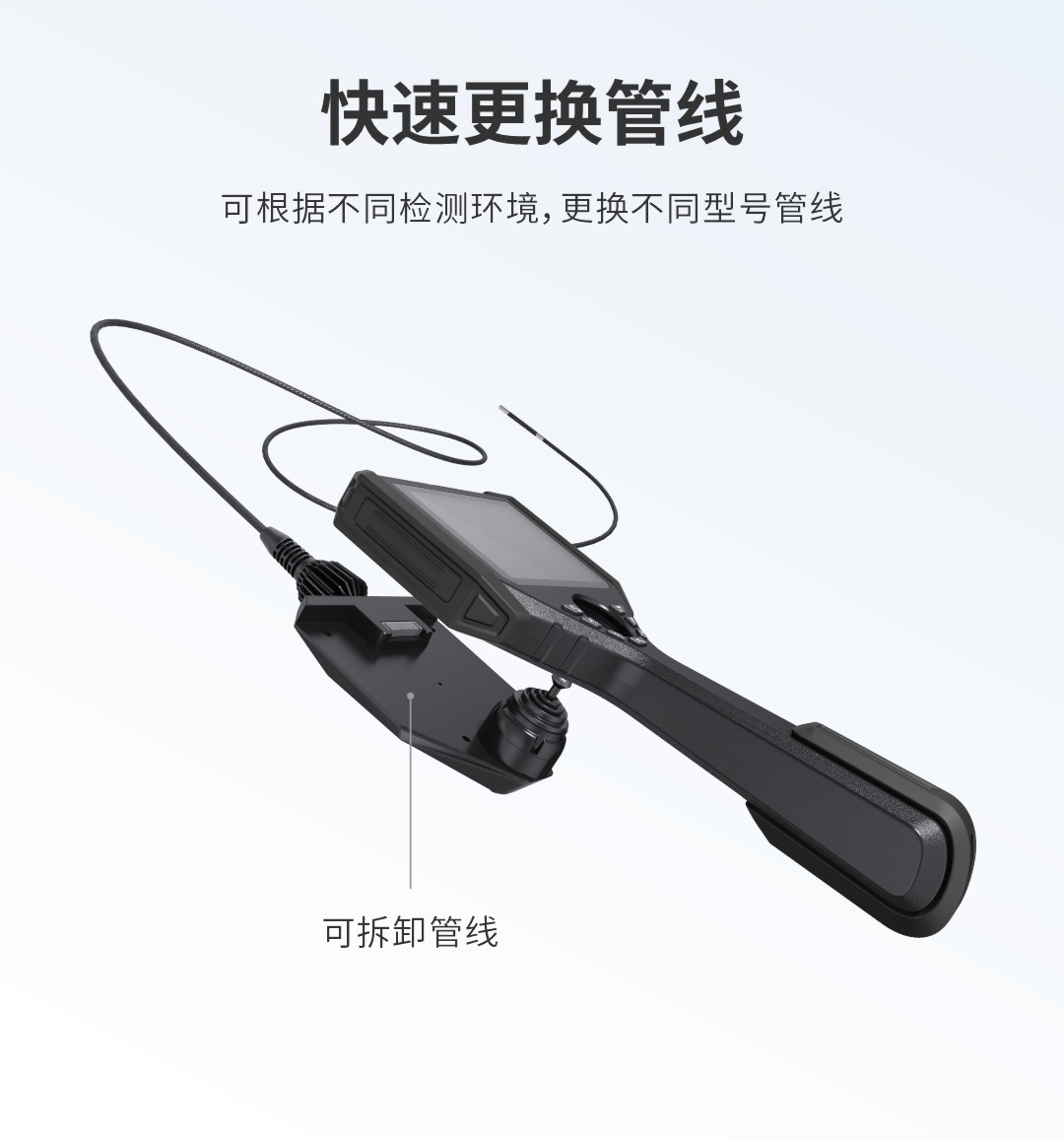

K-UV60 可拆卸管线与快速更换结构 — 管线可快速更换，便于按孔径和检测距离配置

管线长度最终按 1–6m 对外表达。实际选型时建议结合孔径、弯曲半径、插入深度和观察距离确认具体规格。

操作与成像

一体化手持设计

主机集成显示屏、导向摇杆、拍照录像键、亮度调节键和图像回放功能，现场操作时无需额外连接电脑。

5 英寸高清屏

屏幕用于实时观察、图像冻结、照片查看和视频回放。TF 卡容量为 32G，可保存检测过程的图像和视频资料。

360° 全方向导向

探头支持 360° 全方向摆头，最大摆头角度 ≥180°，便于在缸盖水道、铸件内腔和壳体内部调整观察方向。

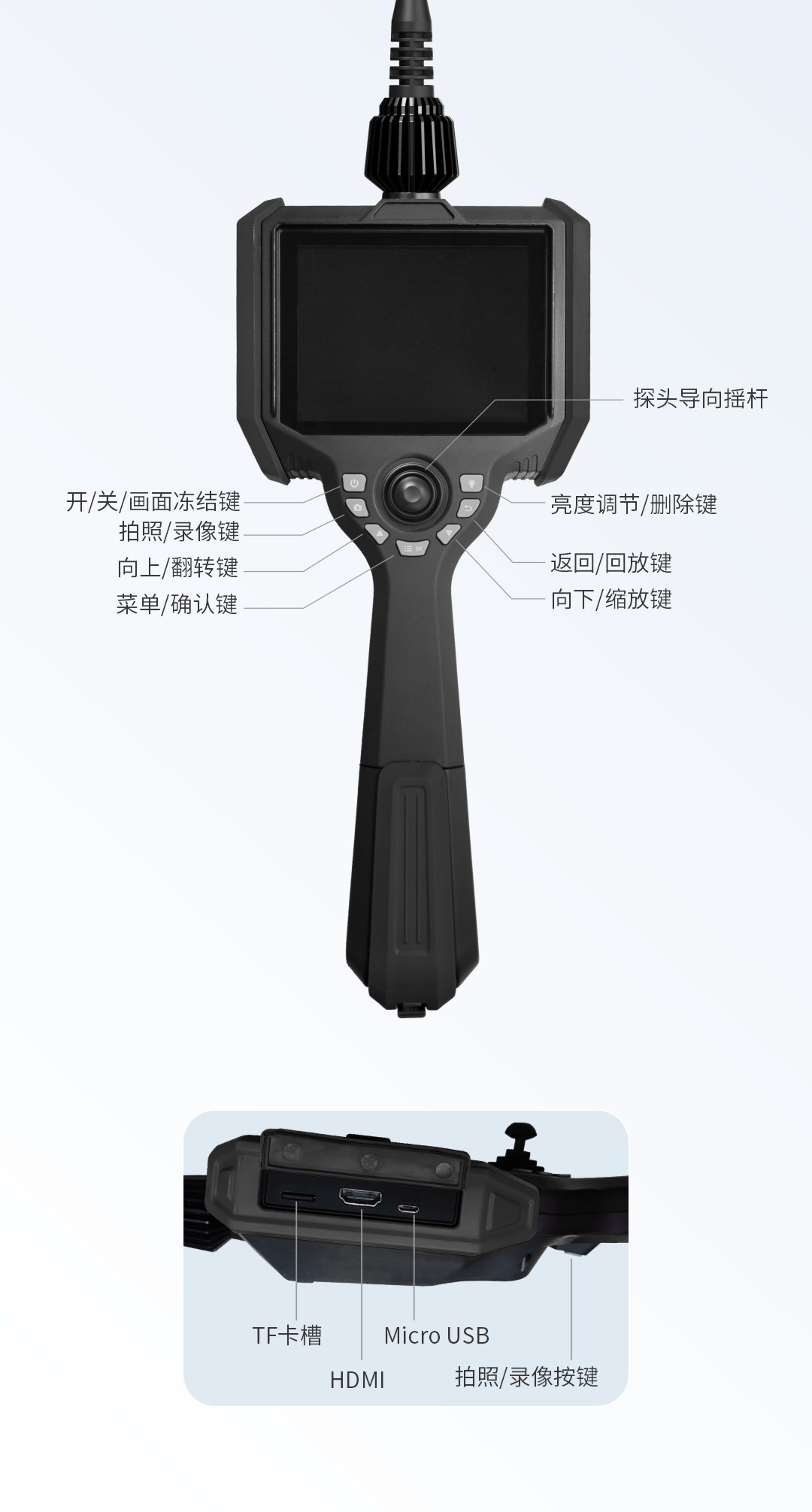

接口与供电

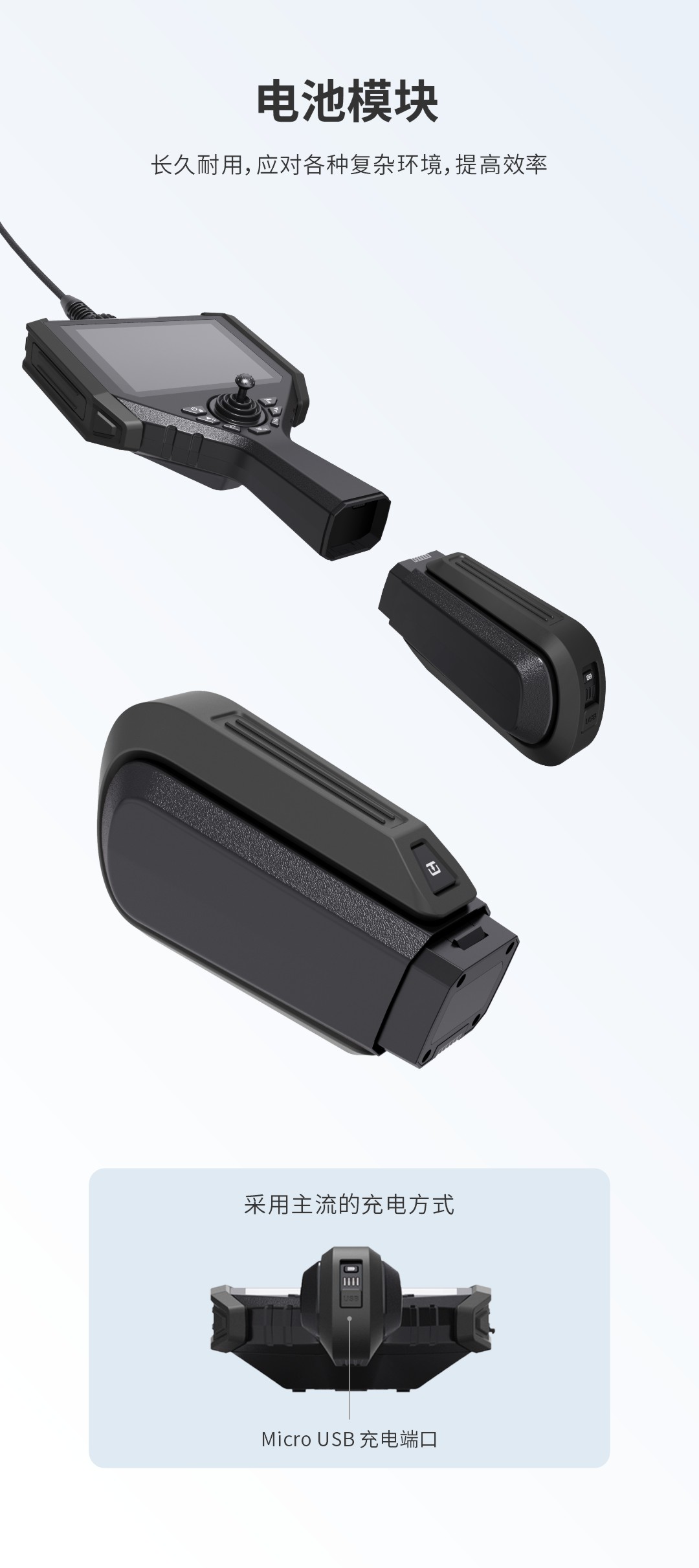

主机提供 TF 卡槽、HDMI、Micro USB 和 AUX 接口，采用模块化电池，便于现场更换和连续作业。

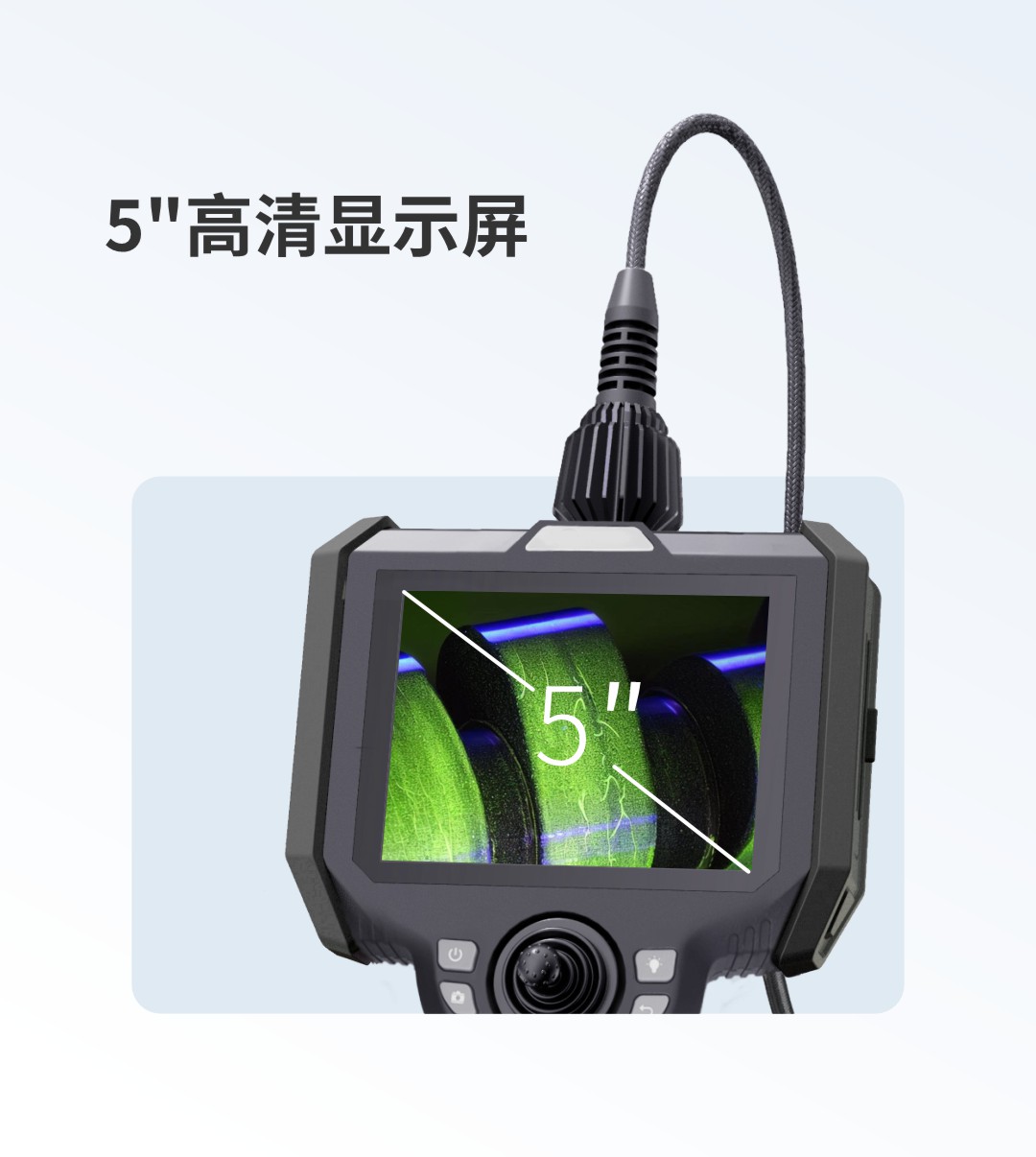

K-UV60 5英寸高清显示屏与荧光检测画面 — 5 英寸高清屏用于实时观察和检测画面记录

汽车零部件检测场景

K-UV60 适用于汽车制造与零部件质量控制中的内部可视化和表面荧光显示观察。以下场景用于说明适用范围，不代表特定客户案例。

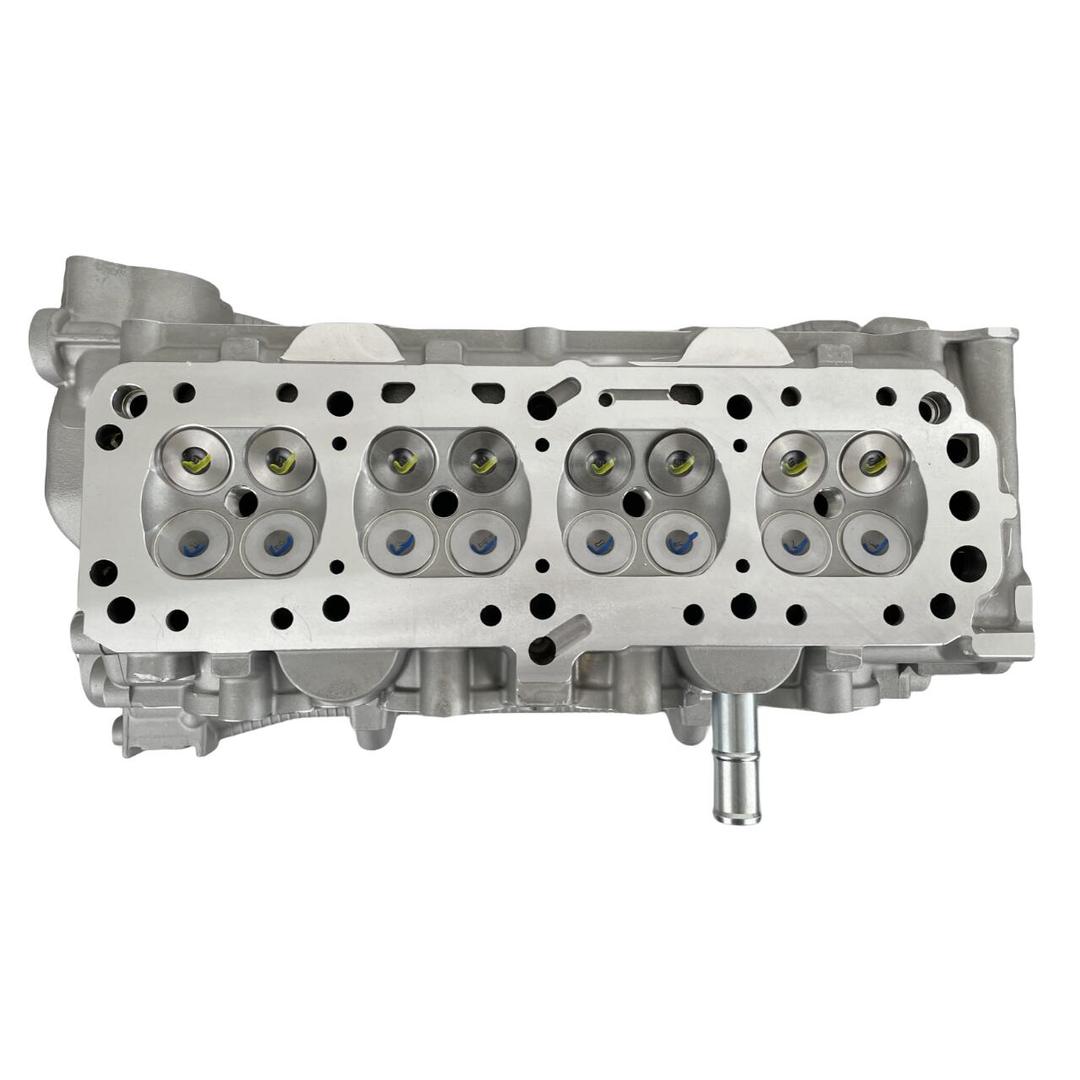

发动机缸体、缸盖：观察水道、油道、铸件内腔和加工表面。

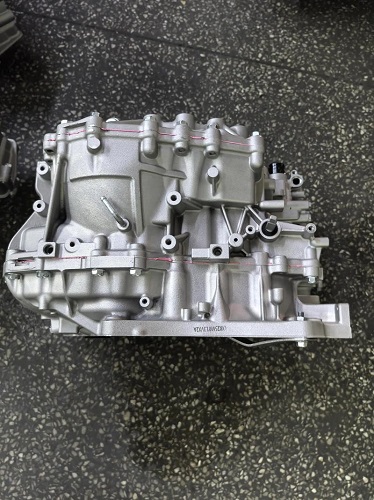

变速箱壳体：检查壳体内部、隔筋、孔位和铸造成型区域。
铝合金铸件：配合荧光渗透检测流程观察表面开口缺陷显示。
焊缝与热影响区：观察焊缝表面、接头附近和难以直视的位置。
机加工表面：检查裂纹、折叠、划伤等表面异常的荧光显示。
空心轴与管腔：在可插入条件下完成内部表面可视化检查。

荧光渗透检测配合流程

表面清理
施加荧光渗透剂
去除多余渗透剂
施加显像剂
365nm 紫外观察
拍照录像记录

K-UV60 主要承担显像后的紫外荧光观察和图像记录环节。实际检测时应根据工件材料、表面状态、缺陷类型及适用的检测工艺要求，确定渗透、清洗、显像和观察时间。

K-UV60 技术参数

产品型号	K-UV60（K-UV 系列 6mm 主推型号）
探头直径	6mm；K-UV 系列提供 3.9mm、6mm、8mm 规格
工作长度	1–6m
显示屏	5 英寸高清屏
存储	TF 卡 32G
紫外波长	365nm
光源	白光 / 紫外光双光源，后置光纤传导
像素	≥100 万像素
导向	360° 全方向，最大摆头角度 ≥180°
景深	10–200mm / 50mm–无穷，可选
视场角	90° / 120° / 140°，可选
主机防护	IP54
探头及管线防护	IP67
主机工作温度	-20℃~50℃
管线工作温度	-20℃~70℃
输出接口	TF 卡槽、HDMI、Micro USB、AUX
供电	模块化电池，支持现场更换

以上参数用于产品选型参考。具体配置、探头规格、管线长度、景深和视场角可根据检测任务确认。

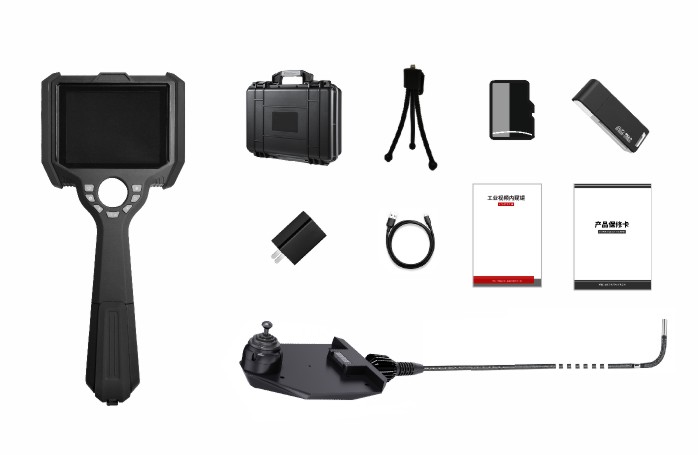

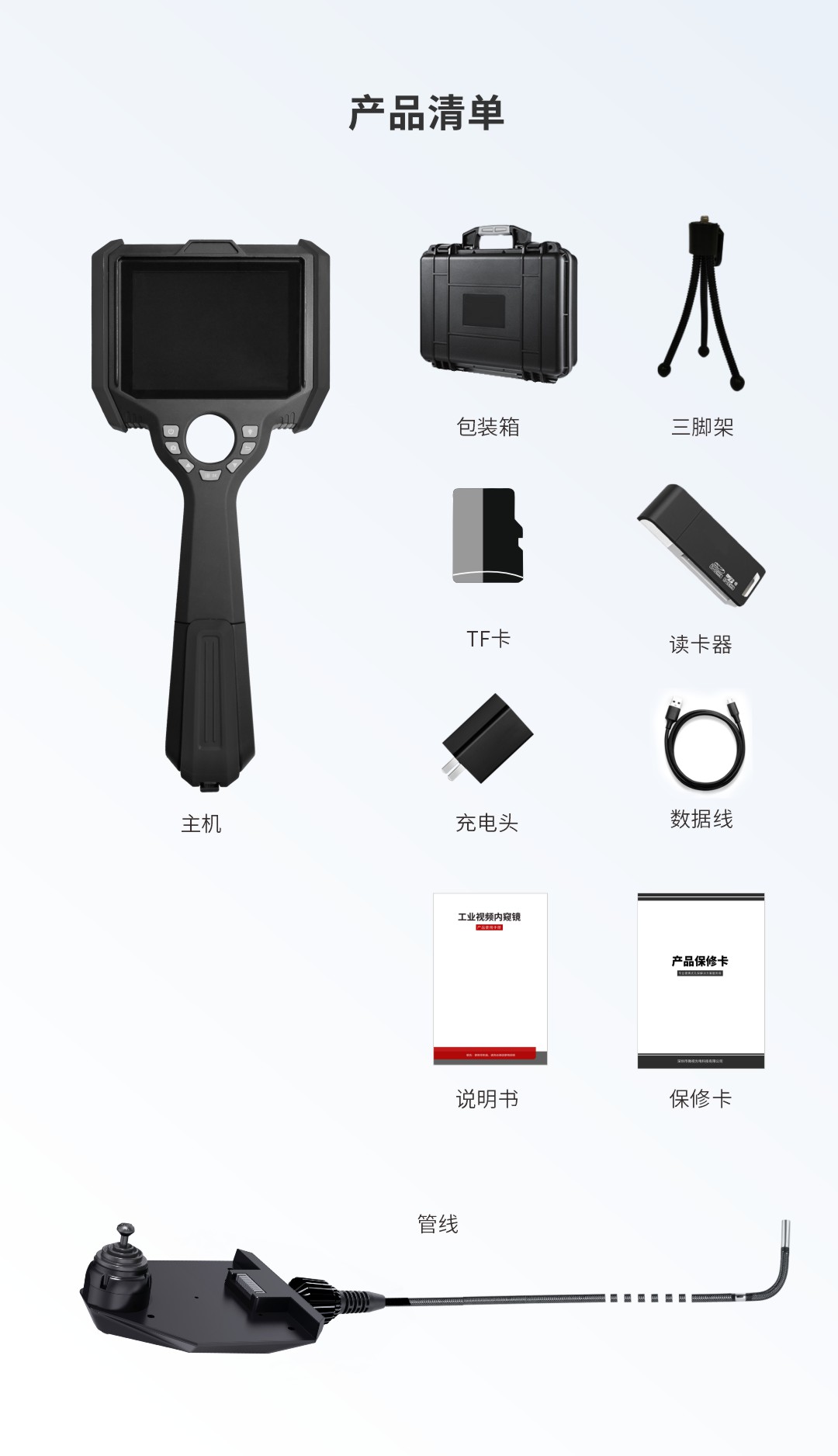

交付清单

K-UV 主机
6mm 检测管线
模块化电池与充电组件
TF 卡、读卡器与数据线
包装箱、三脚架
说明书与保修卡

K-UV60 常见问题

K-UV60 是 6mm 主推型号吗？

是。K-UV 是对外统一的产品系列名称，K-UV60 是 6mm 探头的主推型号，同系列还包括 K-UV39 和 K-UV80。

K-UV60 的管线长度是多少？

对外统一为 1–6m。实际选型时可根据孔径、插入深度、弯曲路径和观察距离确定具体长度。

365nm 紫外光有什么作用？

365nm 紫外光用于激发荧光渗透剂或荧光显示材料，使表面开口缺陷形成可见荧光显示；白光模式则用于常规内部观察、定位和记录。

是否适合汽车铸件和缸盖检测？

适用于汽车铸件、缸盖、变速箱壳体、机加工表面和焊缝等位置的可视化检查，并可配合荧光渗透检测流程进行紫外荧光观察。

探头和管线可以更换吗？

K-UV 系列采用可快速更换管线结构，可根据孔径和检测任务配置 3.9mm、6mm 或 8mm 管线。

如何确认镜头、景深和视场角配置？

需要结合检测孔径、观察距离、缺陷类型和画面范围确认。可提供检测部位和使用需求，由广东微视协助完成选型。

获取 K-UV60 选型建议

请提供检测部位、孔径、管线长度和观察要求，广东微视将协助确认探头规格与配置。
