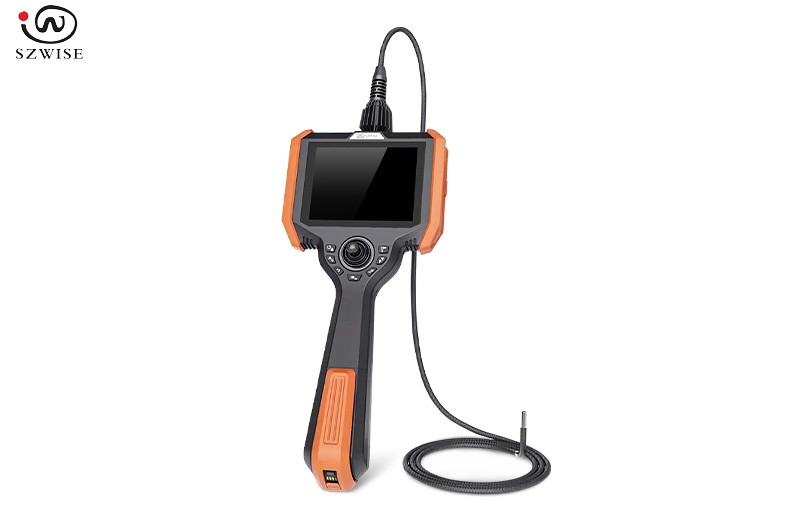

半导体制造是当今科技产业的核心支柱，其生产过程中的每一个细微缺陷都可能导致数百万美元的损失。在这个对洁净度和精度要求近乎苛刻的领域，WS-KC6070MW工业内窥镜凭借其卓越的性能表现，正在成为半导体设备维护和工艺优化的关键工具。
一、半导体检测的特殊挑战
半导体制造环境对检测设备提出了独特的要求。首先，洁净室环境要求检测工具必须做到零污染，任何微小的颗粒都可能毁掉一整批晶圆。其次，现代芯片制程已经进入纳米级别，检测设备需要具备识别微米级缺陷的能力。此外，半导体设备中常常存在强酸、等离子体等腐蚀性环境，这对检测设备的耐用性提出了严峻考验。
WS-KC6070MW工业内窥镜正是针对这些特殊需求而设计。其6mm探头可以轻松进入反应腔、真空室等狭小空间，高清分辨率配合专业的光学系统，能够清晰呈现5微米级别的表面缺陷。更值得一提的是，探头采用特殊的防静电涂层设计，完全避免了传统检测工具可能带来的颗粒污染风险。
二、核心技术优势解析
WS-KC6070MW搭载了6颗高亮度LED光源，配合可选的光纤辅助照明系统，即使在完全黑暗的真空腔体内也能提供均匀、无影的照明效果。这种照明系统经过特殊调校，既保证了足够的亮度，又避免了强光反射可能造成的检测盲区。
在导向控制方面，该设备采用电动360度双关节导向技术，操作人员可以像控制自己的手指一样精确操控探头末端。这项功能在检查复杂的管道系统或设备内部结构时显得尤为重要，大大提升了检测的效率和准确性。
三、典型应用场景分析
在晶圆厂的实际应用中，WS-KC6070MW展现了惊人的实用价值。以某知名半导体企业的案例为例，该企业CVD设备突然出现薄膜沉积不均匀的问题。传统检测方法需要完全拆卸反应腔，预计将导致48小时的生产中断。而使用WS-KC6070MW后，工程师仅用15分钟就定位到问题根源——腔体顶部一处20微米的异物沉积，整个过程无需停机，为企业避免了数百万美元的直接损失。
在刻蚀工艺环节，该设备的应用同样出色。某封装厂发现刻蚀速率异常波动，使用内窥镜检查后发现工艺气体喷嘴存在微颗粒堵塞。通过测量功能精确计算出堵塞面积占比，工程师得以针对性地调整维护方案，使设备性能迅速恢复到最佳状态。
四、与传统方法的对比优势
相比传统的检测方法，WS-KC6070MW带来了革命性的改变。传统检测往往需要完全拆卸设备，不仅耗时费力，还可能导致精密部件损坏。而内窥镜检测可以在设备运行状态下进行，大大缩短了故障诊断时间。在精度方面，传统目视检查很难发现隐蔽部位的微小缺陷，而高清成像结合测量功能，让每一个潜在问题都无所遁形。
更重要的是，WS-KC6070MW支持完整的检测数据记录和分析功能。每一次检测的视频、测量数据都可以完整保存，配合专业的分析软件，工程师可以建立完整的设备健康档案，实现预测性维护。这种数据化的管理方式，正在帮助越来越多的半导体企业实现从被动维修到主动预防的转变。
五、专业选购建议
对于计划采购工业内窥镜的半导体企业，我们建议重点关注以下几个维度：首先是防污染能力，确保设备符合洁净室标准;其次是分辨率，建议至少选择100万像素等型号;最后是数据功能，完备的记录和分析能力对工艺改进至关重要。
WS-KC6070MW作为专为半导体行业设计的解决方案，在各项指标上都达到了行业领先水平。其出色的性能已经在多家知名半导体企业得到验证，是提升生产良率、降低维护成本的理想选择。我们建议有需求的企业可以联系供应商安排现场演示，亲身体验这款设备带来的检测革命。
六、未来发展趋势
随着半导体制造工艺的不断进步，对检测设备的要求也在持续提高。下一代工业内窥镜可能会集成更多先进技术，比如，可以实时叠加设备结构图;或者人工智能辅助诊断，能够自动识别常见缺陷类型。WS-KC6070MW的模块化设计已经为这些未来升级预留了空间，确保用户始终能够使用最先进的检测技术。
如果您我们的产品感兴趣，可以咨询我们商务经理，电话18928481633，微信同号，欢迎前来咨询。
