汽车发动机气缸在铸造与机加工阶段，水道残砂、油道毛刺、缸壁划痕等隐蔽缺陷，传统检测需破坏性剖切或依赖统计抽检，盲区大、风险高。广东微视WS-K6010MS工业内窥镜可通过铸件工艺孔或加工孔进入缸体内部，在流水线上实现无损、快速、可视化的质量抽检，将缺陷拦截在装车前。
在汽车发动机缸体的制造过程中，从铸造毛坯到机加工成品，每一道工序都伴随着隐蔽缺陷的风险。水道深处的残留型砂、油道交叉孔的加工毛刺、珩磨后缸壁的细微划痕——这些缺陷外表看不见、手摸不到，却可能在发动机装车后的数千公里内，演变成异响、烧机油乃至动力丧失的严重故障。
一、铸造阶段：藏在铸件内部的“定时炸弹”

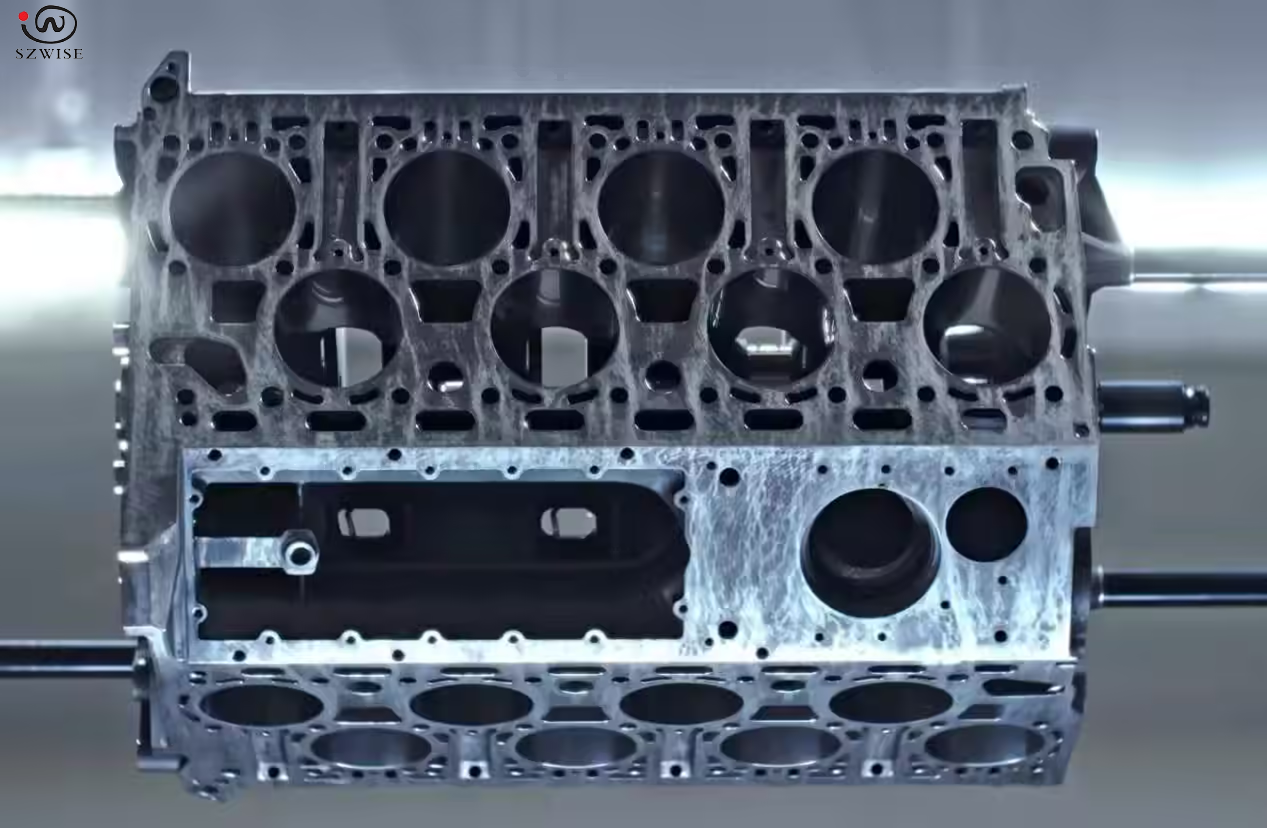

发动机缸体多为铝合金压铸件或灰铸铁件，内腔结构复杂，水道、油道纵横交错。铸造过程中，型砂残留、气孔、缩松、夹渣等缺陷可能藏匿于铸件内部。传统检测依赖破坏性剖切——切开一件看内部，没问题就假设整批都没问题。但铸件缺陷的分布具有随机性，同一批料、同一套模具，缺陷的位置和数量可能天差地别。
按照GB/T 3072-2008《发动机缸体技术条件》等标准要求，缸体检测需验证其尺寸精度及材料性能是否符合设计要求。然而，对于铸件内部水道、油道等封闭腔体，常规检测手段存在天然盲区。
工业内窥镜的优势在于：无需剖切，从铸件预留的工艺孔伸入探头，360°导向即可完成水道拐角、油道深处等死角部位的可视化检测。残砂、缩松、气孔——屏幕上看得一清二楚，问题件直接剔除，不必“赌”整批的质量。
二、机加工阶段：毛刺比铸造缺陷更隐蔽
缸体机加工涉及大量钻孔、镗孔、珩磨工序。交叉孔交界处、深孔底部、螺纹起始端，这些位置极易产生毛刺和金属碎屑。有些毛刺肉眼看不见，手也摸不到，但高压机油一冲就脱落，进入轴承或气缸运动副，后果不堪设想。
珩磨后的缸壁网纹同样是必检项。依据JB/T 5082.7-2026《内燃机气缸套 第7部分：平台珩磨网纹技术规范及检测方法》，珩磨网纹的均匀度、深度、交叉角度，直接决定活塞环与缸壁之间的润滑油膜能否正常建立。网纹太浅，机油挂不住，容易拉缸;网纹太深，机油消耗过大，导致烧机油。
广东微视WS-K6010MS工业内窥镜探头，支持0.75mm至8mm直径管线快速更换，深孔油道、细小冷却孔均可进入。配合百万高清像素成像，毛刺的位置、大小、形态一目了然;珩磨网纹的均匀度和深度也可通过画面直观评估。
三、广东微视WS-K6010MS：汽车制造质量控制的“可视工具”
广东微视(深圳市微视光电科技有限公司)成立于2016年，是一家集工业内窥镜研发、生产、销售于一体的国家高新技术企业。作为比亚迪的入库供应商，微视光电的产品已广泛应用于汽车制造领域的内部狭小空间检测。

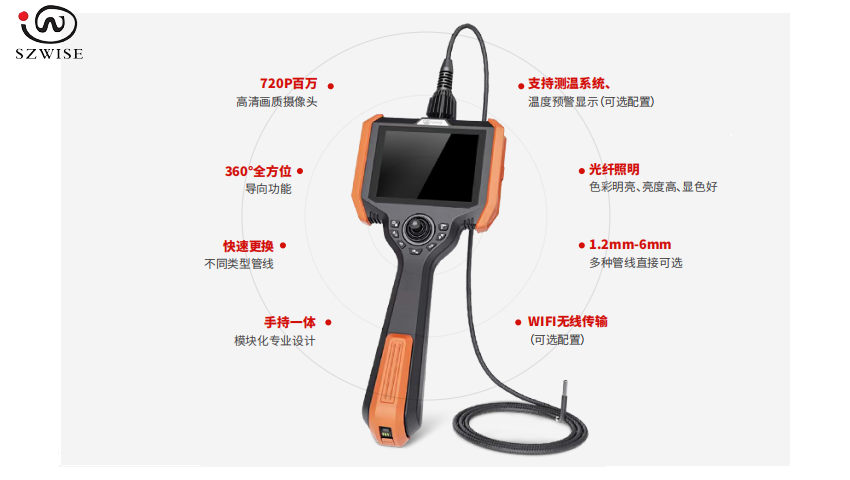

WS-K6010MS手持式工业视频内窥镜是WS-K系列中的一款高性能产品，其核心特点包括：
多款探头：支持0.75mm至8mm直径管线快速更换，适配缸体上各类细小工艺孔和油道
百万高清成像：100万像素高清摄像头，在狭小密闭腔体内仍能呈现清晰画面，微小缺陷不遗漏
360°全方位导向：手持式摇杆控制探头转向，摆头角度≥180°，检测无死角
防水耐油耐磨：插入管采用防水、耐油、耐磨设计，适应发动机缸体检测的油污环境
免拆无损：不破坏工件、不拆解零件，流水线上即可完成抽检
在汽车发动机缸体的制造过程中，广东微视WS-K6010MS工业内窥镜帮助企业将质量控制从“剖切推断”升级为“可视化确认”。水道里的残砂、油道口的毛刺、缸壁上的划痕——以前看不到的地方，现在看得清清楚楚。
如果您我们的产品感兴趣，可以咨询我们商务经理，电话18928481633，微信同号，欢迎前来咨询。
